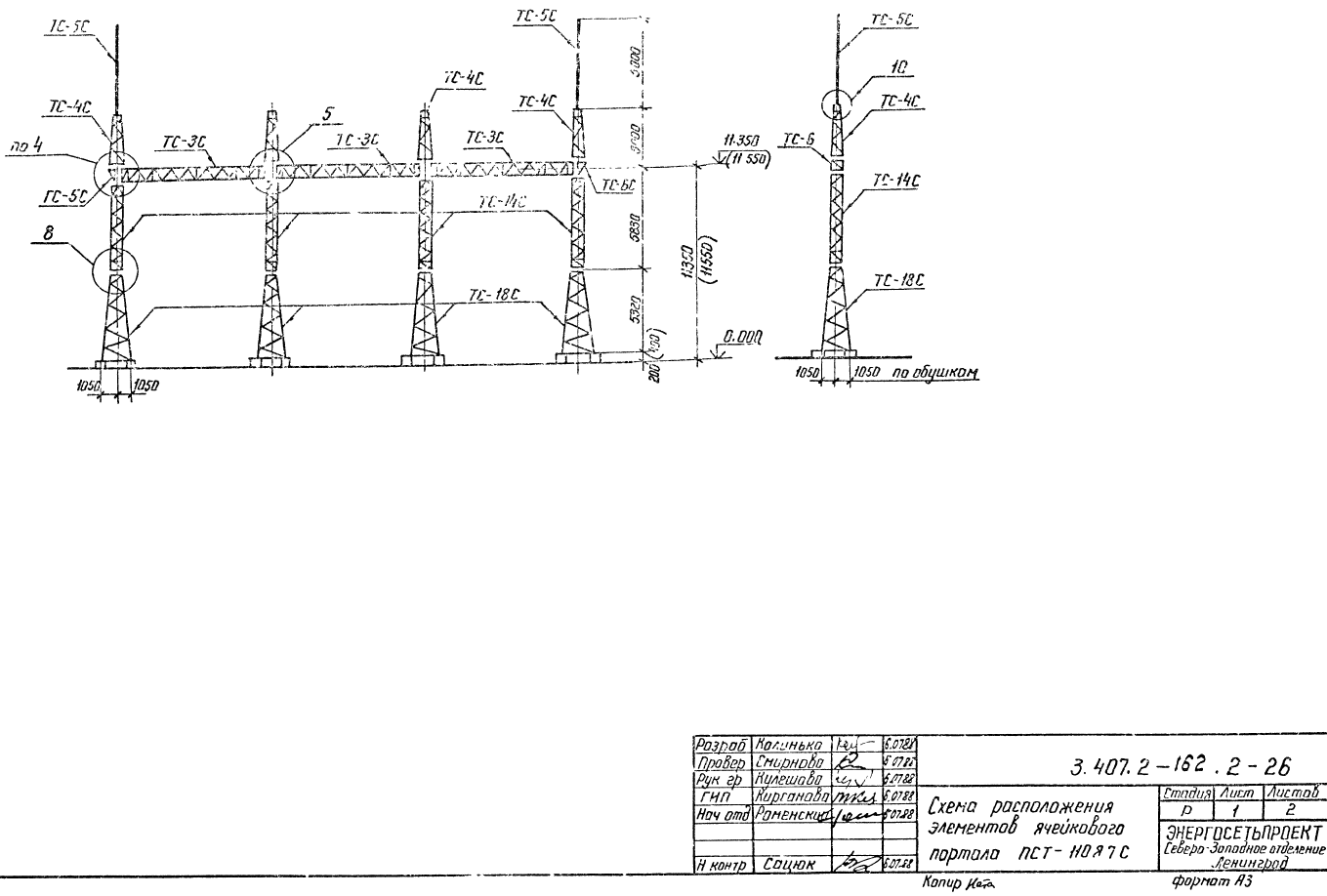

Портал ячейковый ПСТ-110-Я7С
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | для северных районов |
Траверса ТС-3С | 3 | 347 | 1041 |
Тросостойка ТС-4С | 4 | 86 | 344 |
Молниеотвод ТС-5С | 2 | 34 | 68 |
Доборный элемент ТС-6С | 2 | 22 | 44 |
Стойка ТС-14С | 4 | 266 | 1064 |
Стойка ТС-18С | 4 | 577 | 2308 |
Итого: | 4869 |
Стальные ячейковые «тяжелые» ПСТ-110Я7С производятся по типовому проекту 3.407.2-162 выпуск 1, 2. Тяжелые порталы ПСТ разработаны на широкобазных стойках, которые устанавливаются на четыре фундамента.
Порталы ПСТ-110Я7С по способу изготовления являются комбинированными. Траверсы и верхний ярус стоек выполнены «сварными», нижние секции имеют развитую базу и собираются из углового проката с помощью болтовых соединений.
Проектом предусмотрено изготовление портала портала ПСТ-110Я7С из стали 09Г2С. Антикоррозионная защита выполняется лакокрасочным покрытием.
