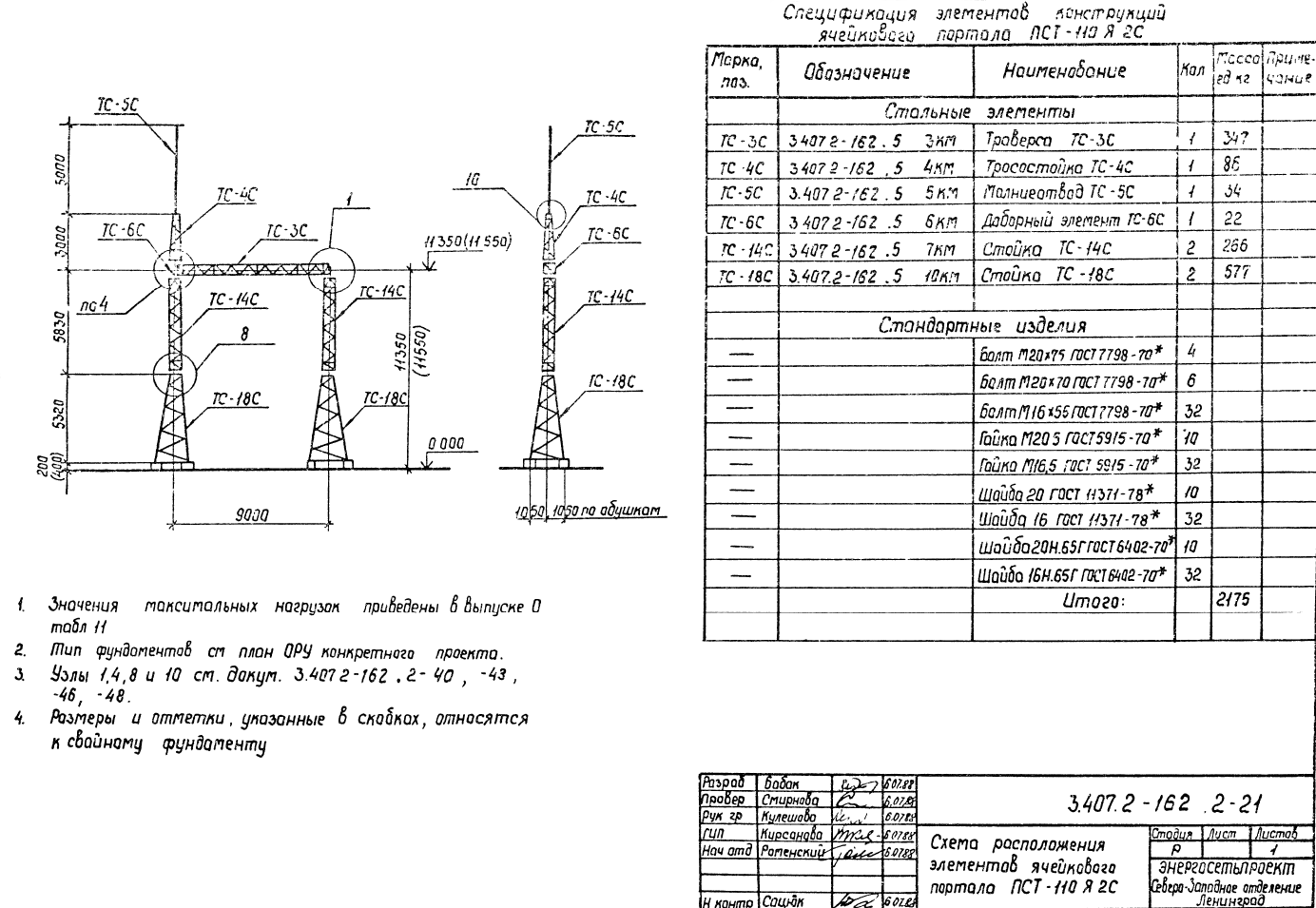

Портал ячейковый ПСТ-110-Я2С
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | |
для северных районов | ||||
Траверса ТС-3С | 1 | 347 | 347 | |
Тросостойка ТС-4С | 1 | 86 | 86 | |
Молниеотвод ТС-5С | 1 | 34 | 34 | |
Доборный элемент ТС-6С | 1 | 22 | 22 | |
Стойка ТС-14С | 2 | 266 | 532 | |
Стойка ТС-18С | 2 | 577 | 1154 | |
Итого: | 2175 |
Стальные ячейковые «тяжелые» порталы ПСТ-110 Я2С производятся по типовому проекту 3.407.2-162 выпуск 1, 2. Тяжелые порталы ПСТ разработаны на широкобазных стойках, которые устанавливаются на четыре фундамента.
Порталы ПСТ-110 Я2С по способу изготовления являются комбинированными. Траверсы и верхний ярус стоек выполнены «сварными», нижние секции имеют развитую базу и собираются из углового проката с помощью болтовых соединений.
Проектом предусмотрено изготовление портала портала ПСТ-110 Я2С из стали 09Г2С. Антикоррозионная защита выполняется лакокрасочным покрытием.
