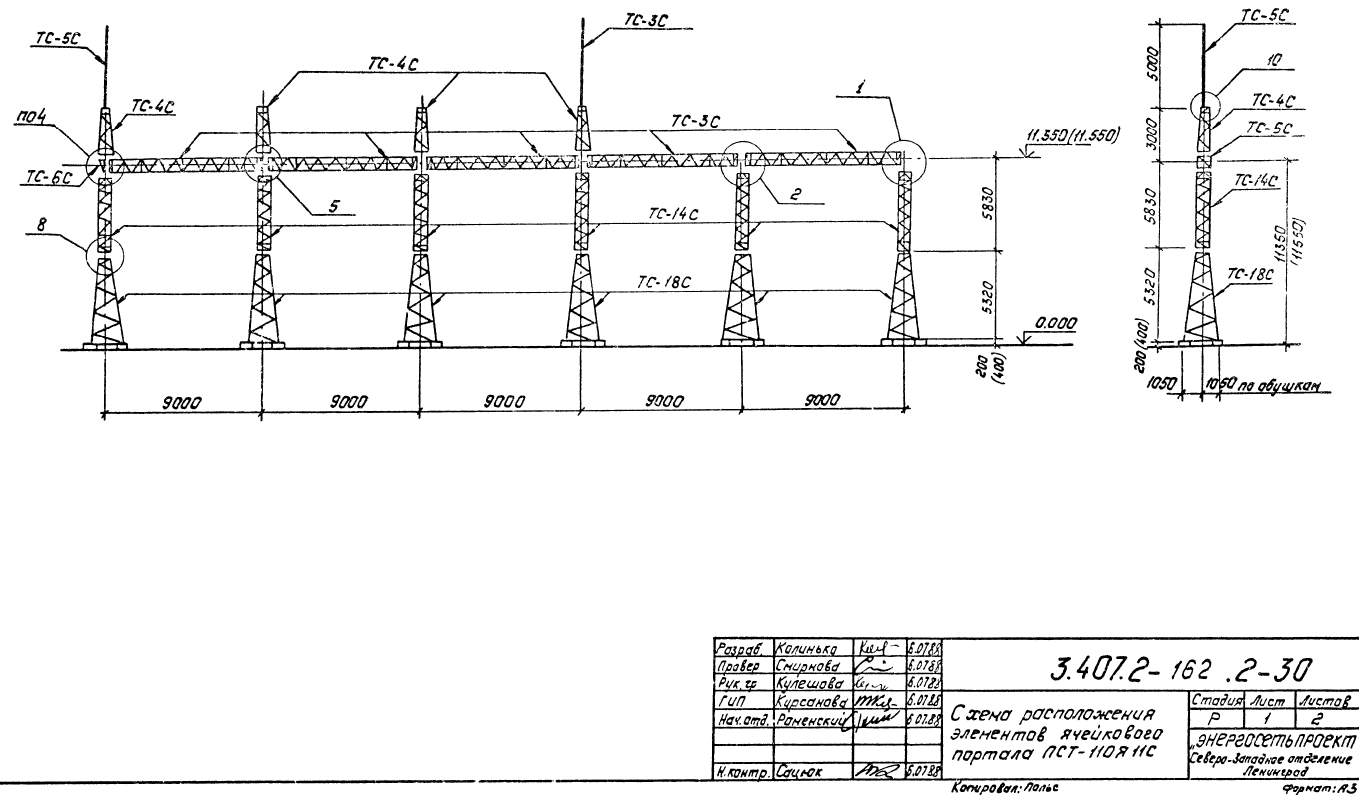

Портал ячейковый ПСТ-110-Я11С
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | |
для северных районов | ||||
Траверса ТС-3С | 5 | 347 | 1735 | |
Тросостойка ТС-4С | 4 | 86 | 344 | |
Молниеотвод ТС-5С | 2 | 34 | 68 | |
Доборный элемент ТС-6С | 1 | 22 | 22 | |
Стойка ТС-14С | 6 | 266 | 1596 | |
Стойка ТС-18С | 6 | 577 | 3462 | |
Итого: | 7227 |
Стальные ячейковые «тяжелые» порталы ПСТ-110Я11С производятся по типовому проекту 3.407.2-162 выпуск 1, 2. Тяжелые порталы ПСТ разработаны на широкобазных стойках, которые устанавливаются на четыре фундамента.
Порталы ПСТ-110Я11С по способу изготовления являются комбинированными. Траверсы и верхний ярус стоек выполнены «сварными», нижние секции имеют развитую базу и собираются из углового проката с помощью болтовых соединений.
Проектом предусмотрено изготовление портала ПСТ-110Я11С из стали 09Г2С. Антикоррозионная защита выполняется лакокрасочным покрытием.
