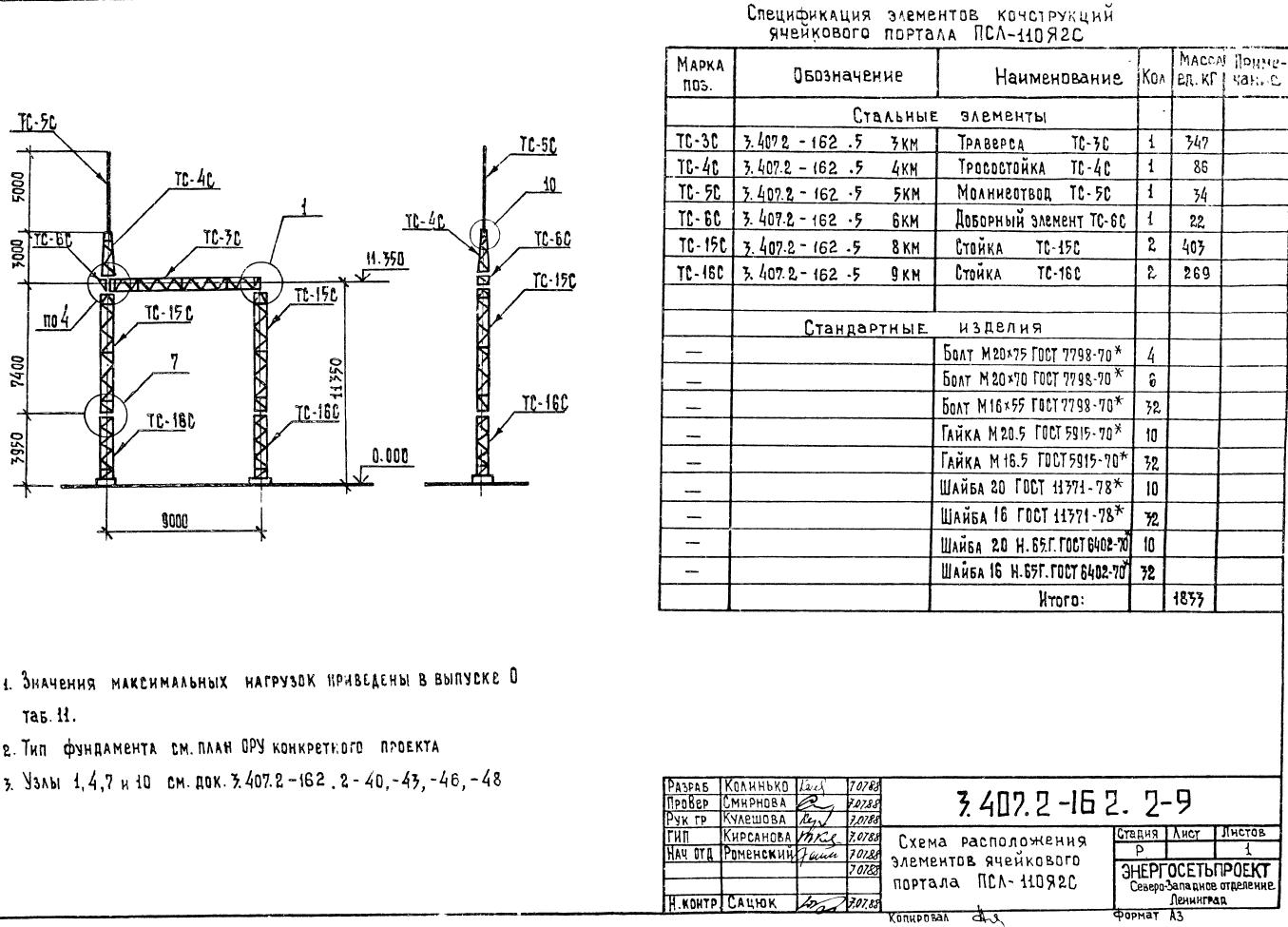

Портал ячейковый ПСЛ-110-Я2С
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | |
для северных районов | ||||
Траверса ТС-3С | 1 | 347 | 347 | |
Тросостойка ТС-4С | 1 | 86 | 86 | |
Молниеотвод ТС-5С | 1 | 34 | 34 | |
Доборный элемент ТС-6С | 1 | 22 | 22 | |
Стойка ТС-15С | 2 | 403 | 806 | |
Стойка ТС-16С | 2 | 269 | 538 | |
Итого: | 1833 |
Стальные ячейковые порталы ПСЛ-110 Я2С производятся по типовому проекту 3.407.2-162 выпуск 1, 2. Легкие порталы ПСЛ разработаны на узкобазных стойках для установки на одиночные фундаменты.
Стойки и траверса «легких» ячейковых порталов ПСЛ-110 Я2С изготавливаются «сварными» из углового проката в виде решетчатых конструкций с поперечным сечением 500х500 мм.
Проектом предусмотрено изготовление портала ПСЛ-110 Я2С из стали 09Г2С. Антикоррозионная защита выполняется лакокрасочным покрытием.
