Свайные фундаменты опор ЛЭП серия 3.407.9-146

Свайные фундаменты серии 3.407.9-146 выпуск 1 разработаны взамен аналогичных типовых конструкций из проектов 407-0-125, 407-0-126, 3.407-115 выпуск 4, 6, и применяются для установки металлических свободностоящих опор ВЛ, а также стоек опор на оттяжках, и самих оттяжек. В выпуске разработаны одно-, двух- и четырехсвайные фундаменты.

Для свайных фундаментов разработаны следующие типовые конструкции:

  • центрифугированные железобетонные сваи с одним болтом - 16 марок;
  • предварительно напряженные и ненапряженные сваи из вибрированного железобетона – 14 марок;
  • различные металлоконструкции: наголовники свай, траверсы и скобы для крепления оттяжек, опорные плиты и балки ростверка свайного фундамента.

Фундамент, в зависимости от области применения, имеет различные узлы крепления опоры (2 или 4 болта, штырь, наклонный штырь, петля, скоба). Узлы крепления опоры располагаются на балке ростверка верхнего яруса, или на наголовнике односвайного фундамента.

Уважаемые клиенты! Наша компания поставляет железобетонные сваи, траверсы, ростверки, а также все марки типовых свайных фундаментов в комплекте, по самой выгодной цене, с доставкой в нужный Вам регион России.

Область применения:

  • Устройство фундаментов свободностоящих стальных промежуточных и анкерно-угловых опор ВЛ;
  • Устройство фундаментов под железобетонные и стальные стойки опор ВЛ с оттяжками;
  • Крепление оттяжек опор.

Наиболее широкое распространение свайные фундаменты получили при строительстве объектов на слабых грунтах, обладающих низкой несущей способностью, склонных к пучению или заводнению. Также необходимость применения конструкций данной серии – обусловлена в их способности выдерживать большие выдергивавшие и горизонтальные нагрузки.

Марка свайного фундамента выбирается из расчета проектных нагрузок, устанавливаемых опор, особенностей грунта.

Маркировка свайного фундамента серии 3.407.9-146

Ф Х1.Х2-Х3-Х4/Х5

  • Ф – фундамент;
  • Х1 – число свай в фундаменте (1, 2, 4);
  • Х2 – тип и сечение свай (35, 42, 56);
  • Х3 – исполнение узла крепления опоры и область применения:
    • 2 – два болта под промежуточные опоры;
    • 4 – четыре болта с базой 250 мм под анкерно-угловые опоры;
    • 4т – четыре болта с увеличенной базой 350 мм под тяжелые опоры;
    • 1 – штырь для стойки опор с оттяжками;
    • 0 – скоба, петля или траверса для крепления оттяжки;
    • 1/5 – штырь под стойки с наклоном к вертикали 1/5;
    • 1/10 – штырь под стойки с наклоном к вертикали 1/10;
  • Х4/Х5 – высота швеллера верхней/нижней балки ростверка или диаметр материала траверс;
  • С – балка ростверка сварная

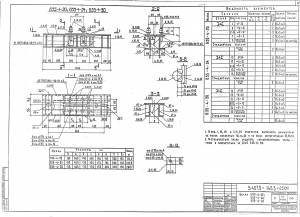

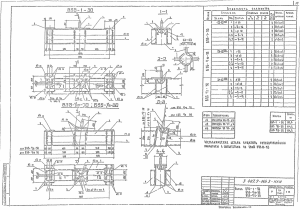

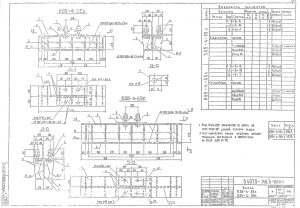

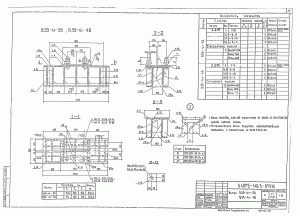

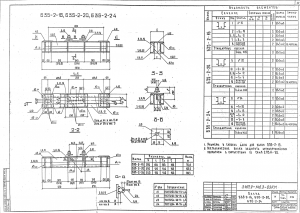

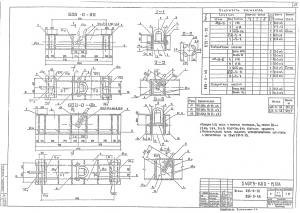

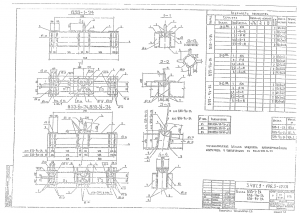

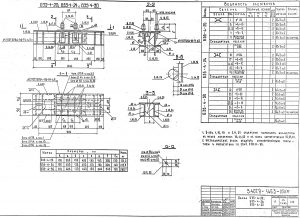

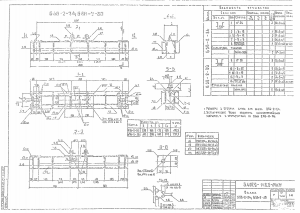

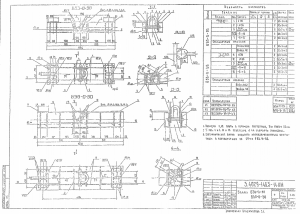

Балки и элементы ростверков серия 3.407.9-146

Металлоконструкции свайных фундаментов изготавливаются из стали Вст3 для эксплуатации при температурах до -40С и 09Г2С для температур ниже -40С. Проектом разработаны рабочие чертежи металлических конструкций свайных фундаментов которые включают следующие элементы:

  • наголовники сваи «М42» и «М43» привариваются к закладной детали сваи, и применяются при устройстве односвайного фундамента, для установки свободностоящих металлических опор ЛЭП;
  • опорные плиты «ПО1» и «ПО2» монтируются на верхнем обрезе односвайных фундаментов, и используются для фиксации стоек опор с оттяжками;
  • скобы «М44» и «М46» прикрепляются при помощи болтов к голове сваи и фиксируют оттяжки опор;
  • балки ростверка крепятся к оголовкам свай или второстепенным балкам, и применяются для объединения свай фундамента в общую силовую конструкцию. Отличаются узлами крепления (на 2 или 4 болта, петля или штырь);
  • треугольные траверсы крепятся к сваям через скобы «М44» и «М46», предназначены для распределения нагрузки от оттяжек между сваями фундамента.

Маркировка траверс и балок серии 3.407.9-146:

Б Х1-Х2-Х3-Х4-Х5

  • Б – балка;
  • Х1 – тип и сечение соединяемых свай (35, 42, 56);
  • Х2 – исполнение узла крепления опоры и область применения:
    • 2 – два болта под промежуточные опоры;
    • 4 – четыре болта с базой 250 мм под анкерно-угловые опоры;
    • 4т – четыре болта с увеличенной базой 350 мм под тяжелые опоры;
    • 1 – штырь для стойки опор с оттяжками;
    • 0 – скоба, петля или траверса для крепления оттяжки;
    • 1/5 – штырь под стойки с наклоном к вертикали 1/5;
    • 1/10 – штырь под стойки с наклоном к вертикали 1/10;
  • Х4 – высота швеллера балки ростверка;
  • С – балка ростверка сварная, У – усиленная.

Т Х1-Х2с

  • Т – траверса;
  • Х1 – тип и сечение соединяемых свай (35, 42, 56);
  • Х2 – диаметр материала траверсы см;
  • С - траверса соединительная для четырехсвайного фундамента.

НаименованиеШифр Вес, тн.
1НаголовникМ420,030
2НаголовникМ430,039
3СкобаМ440,061
4СкобаМ450,027
5СкобаМ460,038
6ПодкладкаМ470,008
7ПодкладкаМ480,009
8ПодкладкаМ490,010
9ПодкладкаМ500,010
10ПодкладкаМ510,011
11ПодкладкаМ520,013
12ПодкладкаМ530,013
13ПодкладкаМ540,014
14БалкаБ35-2-160,077
15БалкаБ35-2-200,103
16БалкаБ35-2-240,136
17БалкаБ56-2-240,171
18БалкаБ56-2-300,232
19БалкаБ35-4-200,173
20БалкаБ35-4-240,213
21БалкаБ35-4-300,261
22БалкаБ35-4-29с0,291
23БалкаБ56-4-39с0,438
24БалкаБ35-4т-300,274
25БалкаБ35-4т-400,350
26БалкаБ56-4-200,233
27БалкаБ56-4-240,285
28БалкаБ56-4-300,344
29БалкаБ56-4т-400,453
30БалкаБ56-4т-40у0,472
31БалкаБ35-1-240,124
32БалкаБ35-1/10-240,127
33БалкаБ35-1-/5-240,128
34БалкаБ35-1-300,162
35БалкаБ35-1/10-300,174
36БалкаБ35-1/5-300,175
37БалкаБ56-1-300,223
38БалкаБ56-1/10-300,232
39БалкаБ35-1/5-300,233
40БалкаБ56-1-400,327
41БалкаБ56-1/10-400,340
42БалкаБ35-1/5-400,341
43БалкаБ35-0-200,121
44БалкаБ35-0-300,208
45БалкаБ56-0-300,253
46БалкаБ56-0-400,380
47БалкаБ35-160,082
48БалкаБ35-200,109
49БалкаБ35-240,156
50БалкаБ56-200,154
51БалкаБ56-240,206
52БалкаБ56-300,276
53ТраверсаТ35-30,052
54ТраверсаТ35-40,064
55ТраверсаТ35-3с0,051
56ТраверсаТ35-4с0,063
57ТраверсаТ56-40,079
