Фундаменты на винтовых сваях разработаны институтом ОАО «СевЗап НТЦ», предназначены для монтажа унифицированных башенных и многогранных опор ВЛ. Типовые конструкции указанных фундаментов разработаны в связи с поиском максимально экономичных способов оперативного возведения сооружений ЛЭП, и изготавливаются по рабочим чертежам проектов шифр № 20006тм (том 2, 3, 4, 5, 9); № 20015тм (том 1 и 2)
Особенности применения свайных фундаментов серии 20006тм
- Установка свободностоящих промежуточных, анкерно-угловых опор ВЛ 35-500кВ башенного типа производится на фундаментах из одной, двух, трех и четырех или шести винтовых свай.
- Закрепление оттяжек и стоек опор ВЛ с оттяжками - на фундаментах из одной, двух, трех и четырех винтовых свай.
- Монтаж многогранных опор ВЛ напряжением до 110кВ - на фундаментах из двух винтовых свай.
Конструкция фундамента на винтовых сваях 20006тм
Фундамент на винтовых сваях серии 20006тм включает в себя:
- винтовые сваи без наголовников (широко- и узколопастные сваи с сварным или литым наконечником);
- детали ростверка (верхние, средние, нижние балки);

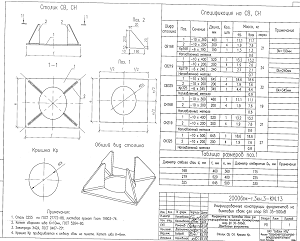

- верхние и нижние столики для монтажа свай;
- опорные узлы и элементы закрепления оттяжек, анкерные болты.
Винтовые сваи, по верхней части, объединяются при помощи ростверка. Ростверк в свою очередь выполнен в виде металлических балок, расположенных на разных высотных уровнях. Верхние балки, на которые крепятся детали опоры ВЛ, оснащаются узлами крепления башмаков опор и оттяжек. Все места крепежные детали, соединяющие ростверк со сваей обладают повышенной надежностью и долговечностью. Для восприятия больших горизонтальных нагрузок винтовые сваи в фундаментах располагают под углом к вертикали (козловой тип).
Все конструкции фундамента серии 20006тм в заводских условиях покрываются антикоррозионными цинкосодержащими составами. Однако, необходимость сборки балок нижнего яруса ростверка и завинченных свай с применением большого объема сварных работ, а также работ по подгонке и резке усиливающих косынок, требует обработки сварных швов антикоррозийным покрытием после монтажа. Таким образом не все конструкции свайного фундамента поставляются в заводской готовности.
Для фундамента данной серии используются усовершенствованные винтовые сваи с литым наконечником. Для вечномерзлых грунтов рекомендованы узколопастные конструкции литых наконечников, для грунтов с сезонным промерзанием применяются сваи с широколопастными наконечниками.
Металлические детали двухсвайного фундамента серии 20006тм для свободностоящих промежуточных опор
Шифр фундамента | Балка ростверка, 1 шт | Винтовая свая, 2 шт | Столик верхний, 2 шт | Столик нижний, 2 шт | Масса метизов, кг | Масса фундамента, кг | ||||
Двухсвайные узколопостные фундаменты на сваях типа ВСЛМ 300, ВЛСМ 405 со сварными и литыми наконечниками | ||||||||||
2Ф 300-219-4-16-2 | 2Б 300-219-16-2 | 126 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 11,3 | 686 |
2Ф 300-219-5-16-2 | ВСЛМ 300-219-5 | 277,7 | 790 | |||||||
2Ф 300-219-6-16-2 | ВСЛМ 300-219-6 | 329,2 | 893 | |||||||
2Ф 300-219-4-18-2 | 2Б 300-219-18-2 | 137 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 11,6 | 697 |
2Ф 300-219-5-18-2 | ВСЛМ 300-219-5 | 277,7 | 801 | |||||||
2Ф 300-219-6-18-2 | ВСЛМ 300-219-6 | 329,2 | 904 | |||||||
2Ф 300-219-4-20-2 | 2Б 300-219-20-2 | 147 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 11,9 | 707 |
2Ф 300-219-5-20-2 | ВСЛМ 300-219-5 | 277,7 | 811 | |||||||
2Ф 300-219-6-20-2 | ВСЛМ 300-219-6 | 329,2 | 914 | |||||||
2Ф 300-219-4-22-2 | 2Б 300-219-22-2 | 159 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 12,2 | 720 |
2Ф 300-219-5-22-2 | ВСЛМ 300-219-5 | 277,7 | 824 | |||||||
2Ф 300-219-6-22-2 | ВСЛМ 300-219-6 | 329,2 | 927 | |||||||
2Ф 300-219-4-16-4 | 2Б 300-219-16-4 | 149 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 22,5 | 720 |
2Ф 300-219-5-16-4 | ВСЛМ 300-219-5 | 277,7 | 824 | |||||||
2Ф 300-219-6-16-4 | ВСЛМ 300-219-6 | 329,2 | 927 | |||||||
2Ф 300-219-4-18-4 | 2Б 300-219-18-4 | 160 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 23,2 | 732 |
2Ф 300-219-5-18-4 | ВСЛМ 300-219-5 | 277,7 | 836 | |||||||
2Ф 300-219-6-18-4 | ВСЛМ 300-219-6 | 329,2 | 939 | |||||||
2Ф 300-219-4-20-4 | 2Б 300-219-20-4 | 170 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 23,8 | 743 |
2Ф 300-219-5-20-4 | ВСЛМ 300-219-5 | 277,7 | 847 | |||||||
2Ф 300-219-6-20-4 | ВСЛМ 300-219-6 | 329,2 | 950 | |||||||
2Ф 300-219-4-22-4 | 2Б 300-219-22-4 | 182 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 24,4 | 757 |
2Ф 300-219-5-22-4 | ВСЛМ 300-219-5 | 277,7 | 861 | |||||||
2Ф 300-219-6-22-4 | ВСЛМ 300-219-6 | 329,2 | 964 | |||||||
2Ф 300-219-4-24-4 | 2Б 300-219-24-4 | 198 | ВСЛМ 300-219-4 | 225,7 | СВ219 | 24 | СН219 | 21 | 25,1 | 773 |
2Ф 300-219-5-24-4 | ВСЛМ 300-219-5 | 277,7 | 877 | |||||||
2Ф 300-219-6-24-4 | ВСЛМ 300-219-6 | 329,2 | 980 | |||||||
2Ф 405-325-4-22-2 | 2Б 405-325-22-2 | 225 | ВСЛМ 405-325-4 | 340,7 | СВ325 | 32 | СН325 | 27 | 12,2 | 1047 |
2Ф 405-325-5-22-2 | ВСЛМ 405-325-5 | 419,2 | 1204 | |||||||
2Ф 405-325-6-22-2 | ВСЛМ 405-325-6 | 496,7 | 1359 | |||||||
2Ф 405-325-4-22-4 | 2Б 405-325-22-4 | 228 | ВСЛМ 405-325-4 | 340,7 | СВ325 | 32 | СН325 | 27 | 24,4 | 1062 |
2Ф 405-325-5-22-4 | ВСЛМ 405-325-5 | 419,2 | 1219 | |||||||
2Ф 405-325-6-22-4 | ВСЛМ 405-325-6 | 496,7 | 1374 | |||||||
2Ф 405-325-4-24-4 | 2Б 405-325-24-4 | 244 | ВСЛМ 405-325-4 | 340,7 | СВ325 | 32 | СН325 | 27 | 25,1 | 1079 |
2Ф 405-325-5-24-4 | ВСЛМ 405-325-5 | 419,2 | 1236 | |||||||
2Ф 405-325-6-24-4 | ВСЛМ 405-325-6 | 496,7 | 1391 | |||||||
2Ф 405-325-4-27-4 | 2Б 405-325-27-4 | 261 | ВСЛМ 405-325-4 | 340,7 | СВ325 | 32 | СН325 | 27 | 26 | 1098 |
2Ф 405-325-5-27-4 | ВСЛМ 405-325-5 | 419,2 | 1255 | |||||||
2Ф 405-325-6-27-4 | ВСЛМ 405-325-6 | 496,7 | 1410 | |||||||
2Ф 405-325-4-30-4 | 2Б 405-325-30-4 | 282 | ВСЛМ 405-325-4 | 340,7 | СВ325 | 32 | СН325 | 27 | 27 | 1120 |
2Ф 405-325-5-30-4 | ВСЛМ 405-325-5 | 419,2 | 1277 | |||||||
2Ф 405-325-6-30-4 | ВСЛМ 405-325-6 | 496,7 | 1432 | |||||||
Шифр фундамента | Балка ростверка, 1 шт | Винтовая свая, 2 шт | Столик верхний, 2 шт | Столик нижний, 2 шт | Масса метизов, кг | Масса фундамента, кг | ||||
Двухсвайные широколопостные фундаменты на сваях типа ВСЛ 500 со сварными и литыми наконечниками | ||||||||||
2Ф 500-168-4-16-2 | 2Б 500-168-16-2 | 125 | ВСЛ 500-168-4 | 183,4 | СВ168 | 21 | СН168 | 19 | 11,3 | 589 |
2Ф 500-168-5-16-2 | ВСЛ 500-168-5 | 222,4 | 667 | 222,4 | 679 | |||||
2Ф 500-168-6-18-2 | ВСЛ 500-168-6 | 261,4 | 757 | |||||||
2Ф 500-168-4-22-2 | ||||||||||
2Ф 500-168-6-16-2 | ВСЛ 500-168-6 | 261,4 | 745 | |||||||
2Ф 500-168-4-18-2 | 2Б 500-168-18-2 | 136 | ВСЛ 500-168-4 | 183,4 | СВ168 | 21 | СН168 | 19 | 11,6 | 601 |
2Ф 500-168-5-18-2 | ВСЛ 500-168-5 | 2Б 500-168-22-2 | 161 | ВСЛ 500-168-4 | 183,4 | СВ168 | 21 | СН168 | 19 | 12,2 627 |
2Ф 500-168-5-22-2 | ВСЛ 500-168-5 | 222,4 | 705 | |||||||
2Ф 500-168-6-22-2 | ВСЛ 500-168-6 | 261,4 | 783 | |||||||
2Ф 500-168-4-16-4 | 2Б 500-168-16-4 | 155 | ВСЛ 500-168-4 | 183,4 | СВ168 | 21 | СН168 | 19 | 22,5 | 632 |
2Ф 500-168-5-16-4 | ВСЛ 500-168-5 | 222,4 | 710 | |||||||
2Ф 500-168-6-16-4 | ВСЛ 500-168-6 | 261,4 | 788 | |||||||
2Ф 500-168-4-18-4 | 2Б 500-168-18-4 | 167 | ВСЛ 500-168-4 | 183,4 | СВ168 | 21 | СН168 | 19 | 23,2 | 644 |
2Ф 500-168-5-18-4 | ВСЛ 500-168-5 | 222,4 | 722 | |||||||
2Ф 500-168-6-18-4 | ВСЛ 500-168-6 | 261,4 | 800 | |||||||
2Ф 500-168-4-22-4 | 2Б 500-168-22-4 | 192 | ВСЛ 500-168-4 | 183,4 | СВ168 | 21 | СН168 | 19 | 24,4 | 672 |
2Ф 500-168-5-22-4 | ВСЛ 500-168-5 | 222,4 | 750 | |||||||
2Ф 500-168-6-22-4 | ВСЛ 500-168-6 | 261,4 | 828 | |||||||
2Ф 500-219-4-16-2 | 2Б 500-219-16-2 | 135 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 11,3 | 726 |
2Ф 500-219-5-16-2 | ВСЛ 500-219-5 | 293,1 | 829 | |||||||
2Ф 500-219-6-16-2 | ВСЛ 500-219-6 | 345,1 | 933 | |||||||
2Ф 500-219-4-18-2 | 2Б 500-219-18-2 | 147 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 11,6 | 739 |
2Ф 500-219-5-18-2 | ВСЛ 500-219-5 | 293,1 | 842 | |||||||
2Ф 500-219-6-18-2 | ВСЛ 500-219-6 | 345,1 | 946 | |||||||
2Ф 500-219-4-22-2 | 2Б 500-219-22-2 | 172 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 12,2 | 765 |
2Ф 500-219-5-22-2 | ВСЛ 500-219-5 | 293,1 | 868 | |||||||
2Ф 500-219-6-22-2 | ВСЛ 500-219-6 | 345,1 | 972 | |||||||
2Ф 500-219-4-24-2 | 2Б 500-219-24-2 | 188 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 12,5 | 782 |
2Ф 500-219-5-24-2 | ВСЛ 500-219-5 | 293,1 | 885 | |||||||
2Ф 500-219-6-24-2 | ВСЛ 500-219-6 | 345,1 | 989 | |||||||
2Ф 500-219-4-16-4 | 2Б 500-219-16-4 | 157 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 22,5 | 760 |
2Ф 500-219-5-16-4 | ВСЛ 500-219-5 | 293,1 | 863 | |||||||
2Ф 500-219-6-16-4 | ВСЛ 500-219-6 | 345,1 | 967 | |||||||
2Ф 500-219-4-18-4 | 2Б 500-219-18-4 | 169 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 23,2 | 774 |
2Ф 500-219-5-18-4 | ВСЛ 500-219-5 | 293,1 | 877 | |||||||
2Ф 500-219-6-18-4 | ВСЛ 500-219-6 | 345,1 | 981 | |||||||
2Ф 500-219-4-22-4 | 2Б 500-219-22-4 | 195 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 24,4 | 801 |
2Ф 500-219-5-22-4 | ВСЛ 500-219-5 | 293,1 | 904 | |||||||
2Ф 500-219-6-22-4 | ВСЛ 500-219-6 | 345,1 | 1008 | |||||||
2Ф 500-219-4-24-4 | 2Б 500-219-24-4 | 213 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 25,1 | 820 |
2Ф 500-219-5-24-4 | ВСЛ 500-219-5 | 293,1 | 923 | |||||||
2Ф 500-219-6-24-4 | ВСЛ 500-219-6 | 345,1 | 1027 | |||||||
2Ф 500-219-4-27-4 | 2Б 500-219-27-4 | 231 | ВСЛ 500-219-4 | 241,6 | СВ219 | 24 | СН219 | 21 | 26 | 840 |
2Ф 500-219-5-27-4 | ВСЛ 500-219-5 | 293,1 | 943 | |||||||
2Ф 500-219-6-27-4 | ВСЛ 500-219-6 | 345,1 | 1047 |
