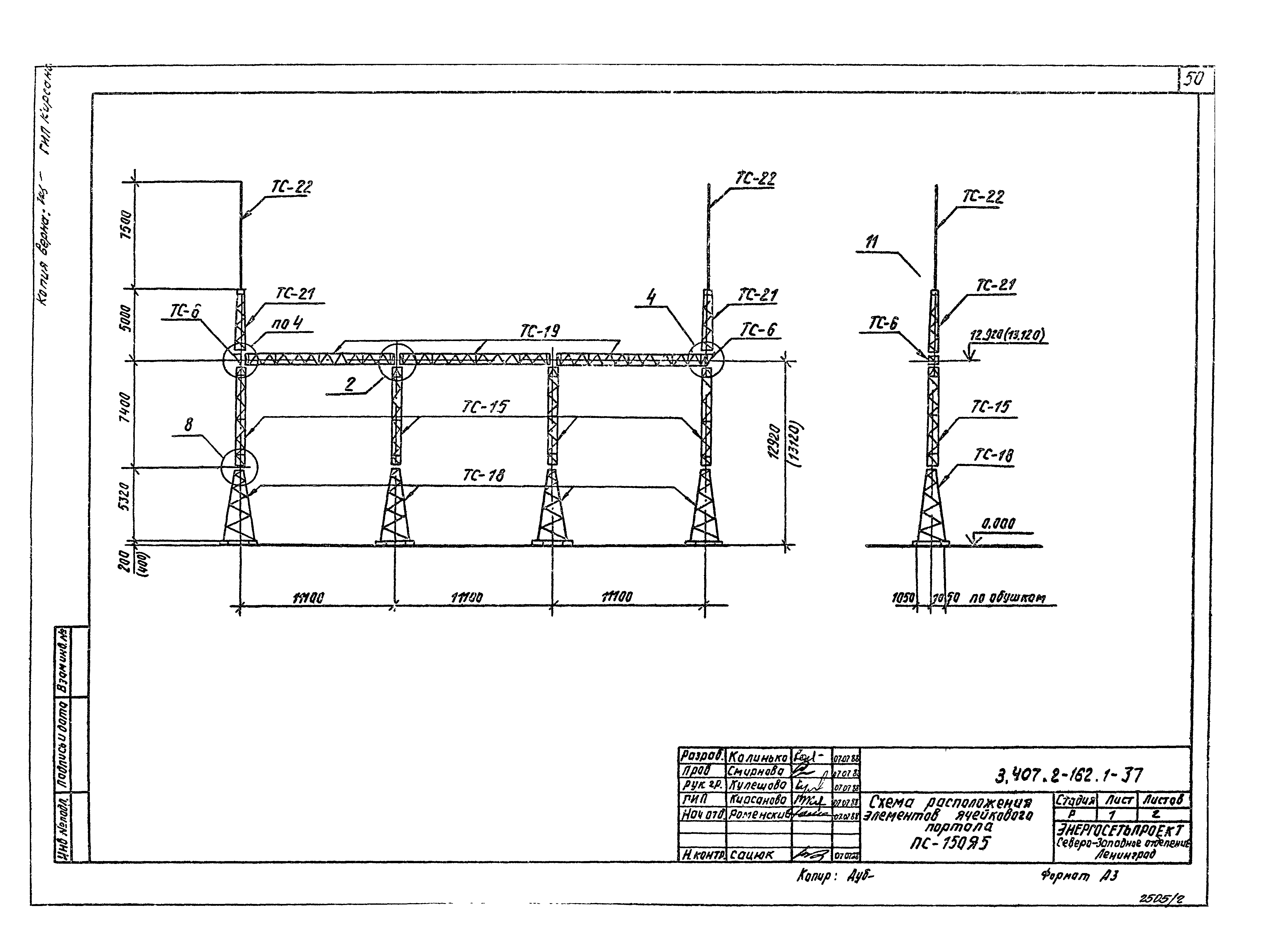

Портал ячейковый ПС-150-Я5
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | |
для обычных районов | ||||
Траверса ТС-19 | 3 | 529 | 1587 | |
Тросостойка ТС-21 | 2 | 123 | 246 | |
Молниеотвод ТС-22 | 2 | 106 | 212 | |
Доборный элемент ТС-6 | 2 | 22 | 44 | |
Стойка ТС-15 | 4 | 403 | 1612 | |
Стойка ТС-18 | 4 | 627 | 2508 | |
Итого: | 6209 |
Стальные ячейковые порталы ПС-150Я5 производятся по типовому проекту 3.407.2-162 выпуск 1, 2.
Порталы ПС-150Я5 разработаны на широкобазных стойках, которые устанавливаются на четыре фундамента, по способу изготовления являются комбинированными. Траверса и верхний ярус стоек выполнены «сварными», нижние секции имеют развитую базу и собираются из углового проката с помощью болтовых соединений. Проектом предусмотрено изготовление портала ПС-150Я5 из стали Вст3пс6. Антикоррозионная защита выполняется лакокрасочным покрытием.
