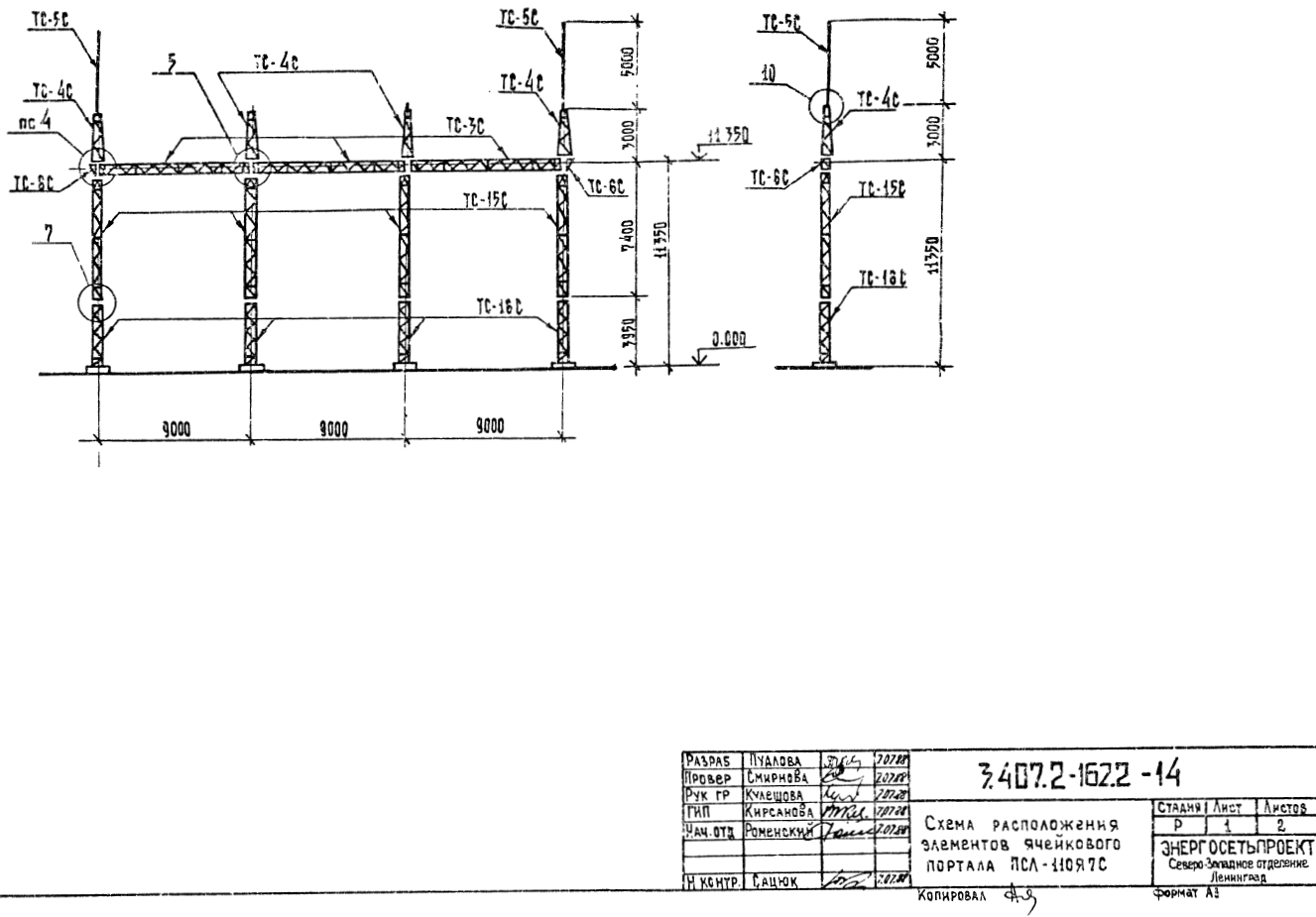

Портал ячейковый ПСЛ-110-Я7С
Стальные элементы портала | Количество, шт | Масса единицы, кг | Масса всего, кг | для северных районов |
Траверса ТС-3С | 3 | 347 | 1041 |
Тросостойка ТС-4С | 4 | 86 | 344 |
Молниеотвод ТС-5С | 2 | 34 | 68 |
Доборный элемент ТС-6С | 2 | 22 | 44 |
Стойка ТС-15С | 4 | 403 | 1612 |
Стойка ТС-16С | 4 | 269 | 1076 |
Итого: | 4185 |
Стальные ячейковые порталы ПСЛ-110 Я7С производятся по типовому проекту 3.407.2-162 выпуск 1, 2. Легкие порталы ПСЛ разработаны на узкобазных стойках для установки на одиночные фундаменты.
Стойки и траверса «легких» ячейковых порталов ПСЛ-110 Я7С изготавливаются «сварными» из углового проката в виде решетчатых конструкций с поперечным сечением 500х500 мм.
Проектом предусмотрено изготовление портала портала ПСЛ-110 Я7С из стали 09Г2С. Антикоррозионная защита выполняется лакокрасочным покрытием.
