«Металлоконструкции качественно и в срок»
Наша компания поставляет стальные ригели жестких поперечин контактной сети, оголовки, консольные столики, лестницы, которые могут применяться в различных условиях эксплуатации.
Для эксплуатации конструкций в регионах с расчетной температурой окружающей среды не ниже -40 градусов ригели изготавливаются из углеродистой стали С245 марки ВСтЗпс5 ГОСТ380-94. Соединение блоков между собой осуществляется при помощи специальных болтовых накладок.
По заявке клиента ригели жестких поперечин изготавливаются и поставляются с дополнительными конструкциями: лестницами, настилами, ограждениями и другими приспособлениями для обслуживания и закрепления осветительных приборов.
Марка ригеля | Масса, кг | Крайний блок | Средний блок | Накладка | Болты | ||||||||||
Марка | Габариты, мм | Масса, кг | Марка | Габариты, мм | Масса, кг | Марка | Сечениеуголка, мм | Кол | d, мм | ||||||
длина | высота | ширина | длина | высота | ширина | ||||||||||
РЦ 100-16,9 | 606,42 | БК-1 | 8675 | 500 | 400 | 297,17 | - | - | - | - | - | НЦ-1 | 70x70x5 | 12 | 12 |
РЦ 80-16,9 | 551,78 | БК-2 | 8675 | 500 | 400 | 270,61 | - | - | - | - | - | НЦ-2 | 56x56x5 | 12 | |
РЦ 60-16,9 | 540,94 | БК-3 | 8675 | 500 | 400 | 265,19 | - | - | - | - | - | НЦ-2 | 56x56x5 | 12 | |
РЦ 200-22,5 | 961,36 | БК-4 | 11475 | 700 | 450 | 473,62 | - | - | - | - | - | НЦ-3 | 75x75x6 | 12 | 12 |
РЦ 140-22,5 | 825,76 | БК-5 | 11475 | 700 | 450 | 406,84 | - | - | - | - | - | НЦ-1 | 70x70x5 | 12 | |
РЦ 100-22,5 | 748,48 | БК-6 | 11475 | 700 | 450 | 368,96 | - | - | - | - | - | НЦ-2 | 56x56x5 | 12 | |
РЦ 380-30,3ОРЦ 380-30,3 | 1615,81 2217,91 | БК-7 | 10275 | 1200 | 740 | 527,62 598,82 | БС-1 | 10150 | 1200 | 740 | 524,83 596,03 | НЦ-4 | 90x90x7 | 12 | 12 |
РЦ 290-30,3ОРЦ290-30,3 | 1426,44 2028,56 | БК-8 | 10275 | 1200 | 740 | 464,32 535,52 | БС-2 | 10150 | 1200 | 740 | 462,08 533,28 | НЦ-4 | 90x90x7 | 12 | |
РЦ 180-30,3ОРЦ190-30,3 | 1251,43 1853,53 | БК-9 | 10275 | 1200 | 740 | 415,53 436,73 | БС-3 | 10150 | 1200 | 740 | 396,23 467,43 | НЦ-1 | 70x70x5 | 12 | |
РЦ 440-34,0ОРЦ440-34,0 | 1944,11 2616,26 | БК-10 | 11525 | 1200 | 740 | 626,72 706,82 | БС-4 | 11400 | 1200 | 740 | 631,23 711,33 | НЦ-5 | 100x100x7 | 12 | 16 |
РЦ 320-34,0ОРЦ320-34,0 | 1655,76 2327,91 | БК-11 | 11525 | 1200 | 740 | 541,00 621,10 | БС-5 | 11400 | 1200 | 740 | 538,02 618,12 | НЦ-4 | 90x90x7 | 12 | 12 |
РЦ 220-34,0ОРЦ220-34,0 | 1454,64 2126,79 | БК-12 | 11525 | 1200 | 740 | 484,17 564,27 | БС-6 | 11400 | 1200 | 740 | 462,16 542,26 | НЦ-1 | 70x70x5 | 12 | |
РЦ 570-39,2ОРЦ580-39,2 | 2529,42 3320,62 | БК-13 | 9650 | 1200 | 740 | 572,36 639,11 | БС-7 | 10150 | 1200 | 740 | 637,02 708,22 | НЦ-6 | 100x100x7 | 16 | 16 |
РЦ 410-39,2ОРЦ410-39,2 | 2123,31 2909,47 | БК-14 | 9650 | 1200 | 740 | 461,86 548,61 | БС-8 | 10150 | 1200 | 740 | 535,79 606,99 | НЦ-5 | 100x100x7 | 12 | |
РЦ 280-39,2ОРЦ290-39,2 | 1838,60 2619,72 | БК-15 | 9650 | 1200 | 740 | 423,19 489,94 | БС-9 | 10150 | 1200 | 740 | 469,30 540,50 | НЦ-4 | 90x90x7 | 12 | 12 |
РЦ 730-44,2ОРЦ740-44,2 | 3297,50 4181,12 | БК-16 | 10900 | 1200 | 740 | 746,15 821,80 | БС-10 | 11400 | 1200 | 740 | 831,73 911,83 | НЦ-7 | 125x125x8 | 16 | 16 |
РЦ 570-44,2ОРЦ570-44,2 | 2831,68 3709,70 | БК-17 | 10900 | 1200 | 740 | 643,99 719,64 | БС-11 | 11400 | 1200 | 740 | 716,52 796,62 | НЦ-6 | 100x100x7 | 16 | |
РЦ 400-44,2ОРЦ410-44,2 | 2394,77 3267,19 | БК-18 | 10900 | 1200 | 740 | 546,80 622,45 | БС-12 | 11400 | 1200 | 740 | 606,58 686,68 | НЦ-5 | 100x100x7 | 12 |
Ригели из стали С 245
Ригель ОРЦ 190-30,3 (5254)
Изделие для ЛЭП Ригель ОРЦ 190-30,3 (5254) производится по ...
Ригель ОРЦ 220-34,0 (5254)
Изделие для ЛЭП Ригель ОРЦ 220-34,0 (5254) производится по ...
Ригель ОРЦ 290-30,3 (5254)
Изделие для ЛЭП Ригель ОРЦ 290-30,3 (5254) производится по ...
Ригель ОРЦ 290-39,2 (5254)
Изделие для ЛЭП Ригель ОРЦ 290-39,2 (5254) производится по ...
Ригель ОРЦ 320-34,0 (5254)
Изделие для ЛЭП Ригель ОРЦ 320-34,0 (5254) производится по ...

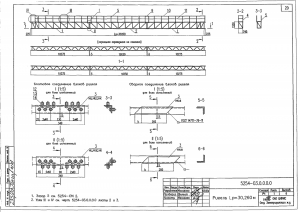

Ригель ОРЦ 380-30,3 (5254)
Изделие для ЛЭП Ригель ОРЦ 380-30,3 (5254) производится по ...
Ригель ОРЦ 410-39,2 (5254)
Изделие для ЛЭП Ригель ОРЦ 410-39,2 (5254) производится по ...
Ригель ОРЦ 410-44,2 (5254)
Изделие для ЛЭП Ригель ОРЦ 410-44,2 (5254) производится по ...

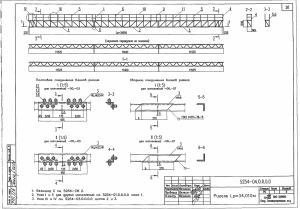

Ригель ОРЦ 440-34,0 (5254)
Изделие для ЛЭП Ригель ОРЦ 440-34,0 (5254) производится по ...
Ригель ОРЦ 570-44,2 (5254)
Изделие для ЛЭП Ригель ОРЦ 570-44,2 (5254) производится по ...

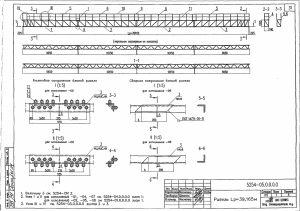

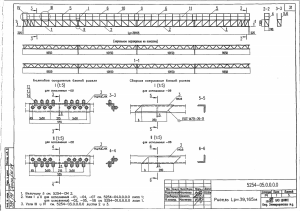

Ригель ОРЦ 580-39,2 (5254)
Изделие для ЛЭП Ригель ОРЦ 580-39,2 (5254) производится по ...

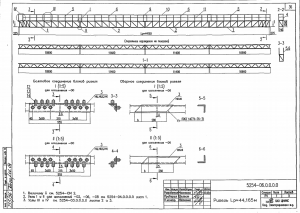

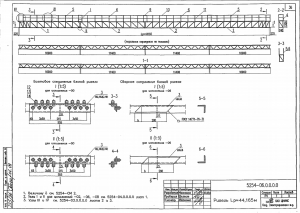

Ригель ОРЦ 740-44,2 (5254)
Изделие для ЛЭП Ригель ОРЦ 740-44,2 (5254) производится по ...

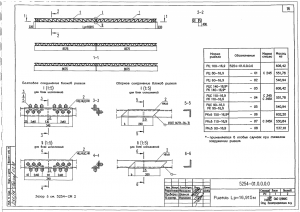

Ригель РЦ 100-16,9 (5254)
Изделие для ЛЭП Ригель РЦ 100-16,9 (5254) производится по ...
Ригель РЦ 100-22,5 (5254)
Изделие для ЛЭП Ригель РЦ 100-22,5 (5254) производится по ...
Ригель РЦ 140-22,5 (5254)
Изделие для ЛЭП Ригель РЦ 140-22,5 (5254) производится по ...
Ригель РЦ 180-30,3 (5254)
Изделие для ЛЭП Ригель РЦ 180-30,3 (5254) производится по ...

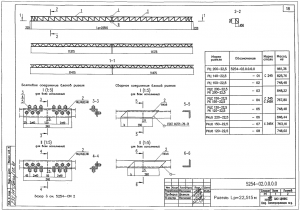

Ригель РЦ 200-22,5 (5254)
Изделие для ЛЭП Ригель РЦ 200-22,5 (5254) производится по ...
Ригель РЦ 220-34,0 (5254)
Изделие для ЛЭП Ригель РЦ 220-34,0 (5254) производится по ...
Ригель РЦ 280-39,2 (5254)
Изделие для ЛЭП Ригель РЦ 280-39,2 (5254) производится по ...
Ригель РЦ 290-30,3 (5254)
Изделие для ЛЭП Ригель РЦ 290-30,3 (5254) производится по ...
Ригель РЦ 320-34,0 (5254)
Изделие для ЛЭП Ригель РЦ 320-34,0 (5254) производится по ...
Ригель РЦ 380-30,3 (5254)
Изделие для ЛЭП Ригель РЦ 380-30,3 (5254) производится по ...
Ригель РЦ 400-44,2 (5254)
Изделие для ЛЭП Ригель РЦ 400-44,2 (5254) производится по ...
Ригель РЦ 410-39,2 (5254)
Изделие для ЛЭП Ригель РЦ 410-39,2 (5254) производится по ...
Ригель РЦ 440-34,0 (5254)
Изделие для ЛЭП Ригель РЦ 440-34,0 (5254) производится по ...
